Afficher le maillage 3D de la scène réelle

Cet article explique comment afficher en ligne le Block résultant de la cartographie, y compris l'entrée de fonction, les contrôles de vue et le changement d'aperçu multi-Block.

Entrée de fonction

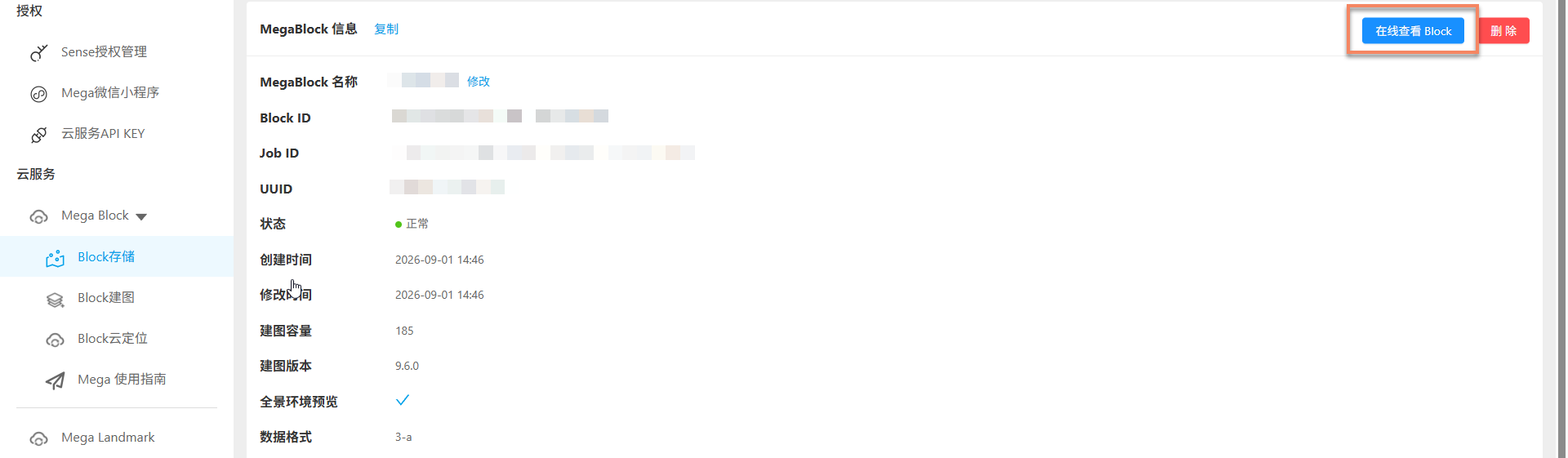

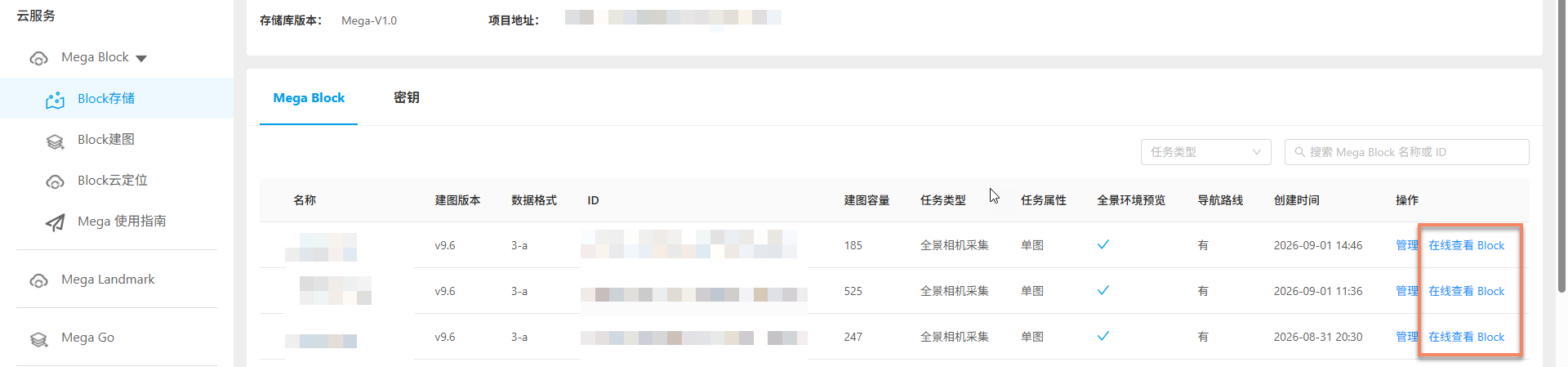

Sur la page du référentiel Block ou sur la page de détails Block, cliquez sur le bouton Afficher Block en ligne pour afficher en ligne le Block résultant de la cartographie.

Note

Cette fonction prend uniquement en charge la version de mapping >= 9.4

Instructions d'utilisation

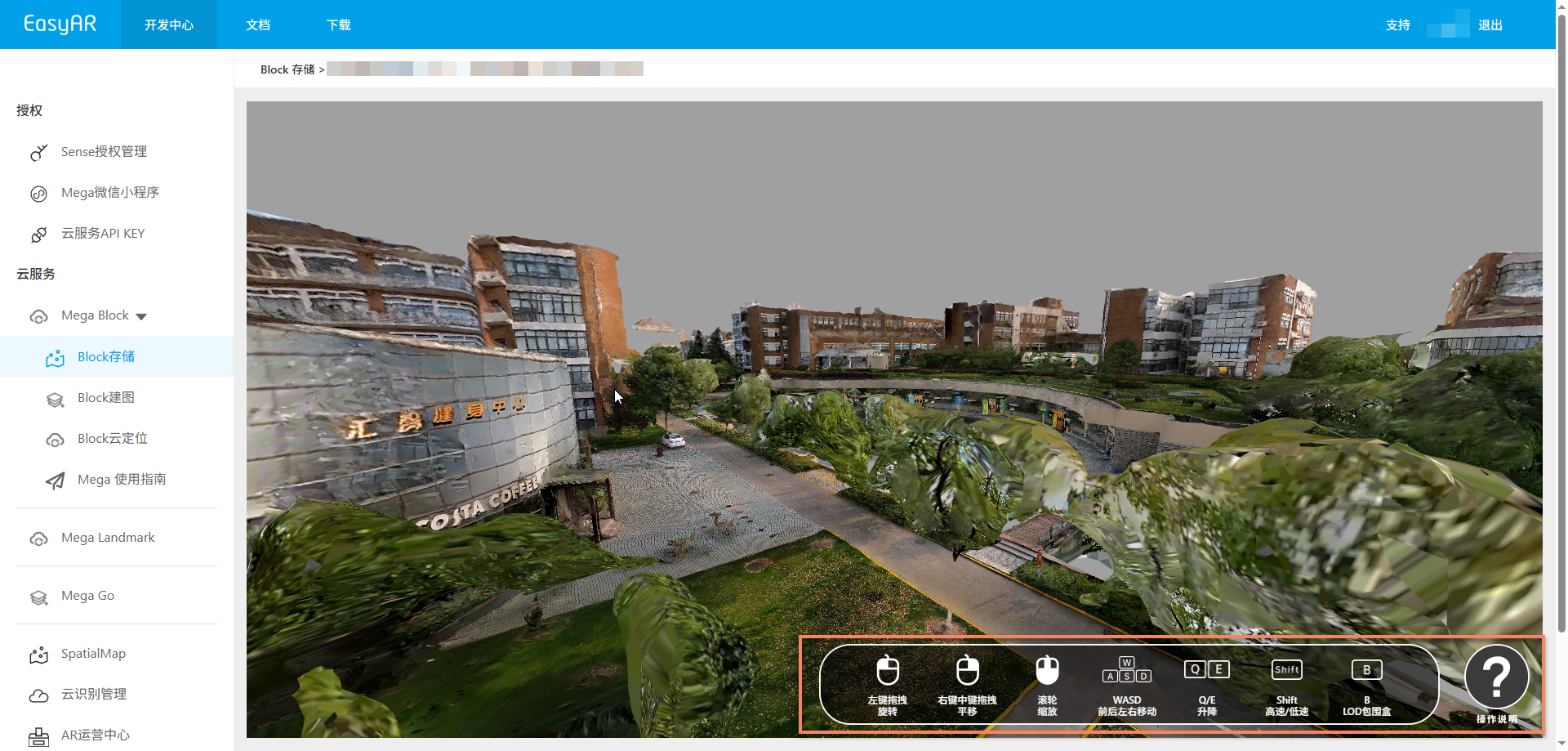

1. Cliquez sur le bouton Instructions d'utilisation en bas à droite pour afficher les instructions associées :

• Bouton gauche de la souris : glisser pour faire pivoter
• Bouton droit ou bouton central de la souris : glisser pour déplacer
• Molette de la souris : faire défiler pour zoomer
• WASD : avancer, reculer, aller à gauche et à droite
• QE : monter / descendre
• Shift : vitesse élevée / basse
• B : boîte englobante LOD

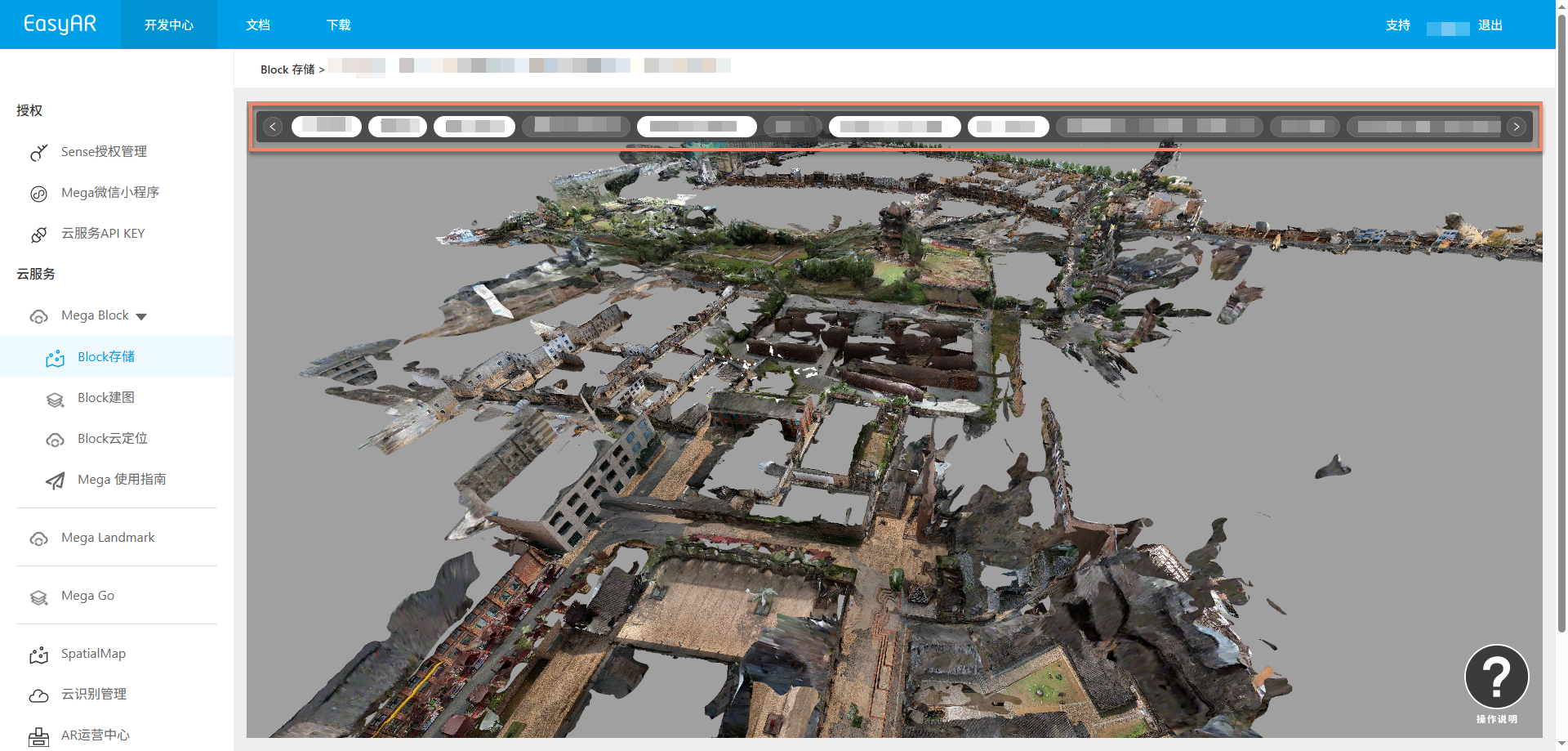

2. Si la propriété de la tâche Block est multi-carte, mise à niveau sans perte de carte unique, mise à niveau sans perte multi-carte, mise à jour incrémentale de carte unique ou mise à jour incrémentale multi-carte, vous pouvez basculer l'affichage de différents Block avec le Tab en haut. L'état sélectionné est blanc, l'état non sélectionné est gris, et tous les Block sont sélectionnés par défaut pour l'aperçu multi-Block.
